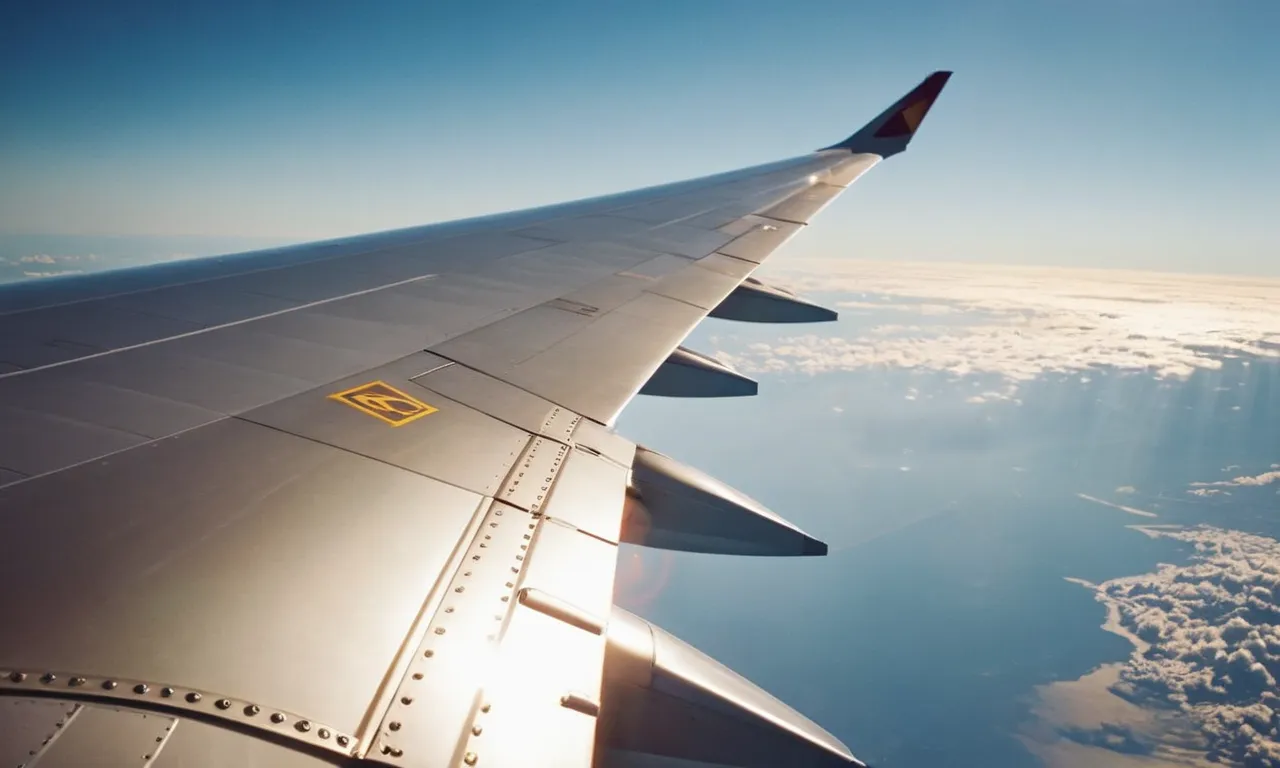

Partes del ala de un avión y cómo funcionan.

Si alguna vez has mirado por la ventana durante un vuelo, es posible que te hayas preguntado: ¿Qué son exactamente todas esas partes y piezas que forman las alas de un avión? Las alas de un avión están cuidadosamente diseñadas para generar suficiente sustentación para permitir que el pesado tubo de metal lleno de pasajeros y carga se despegue del suelo.

Continúe leyendo para conocer los diferentes elementos de un ala y cómo trabajan juntos para permitir el vuelo.

Si tiene poco tiempo, aquí tiene una breve respuesta a su pregunta: Las partes principales del ala de un avión son el borde de ataque, el borde de salida, la punta, el revestimiento, las nervaduras, largueros, flaps, alerones y listones.. La parte superior curva crea sustentación, mientras que los flaps, alerones y listones se pueden ajustar para controlar la forma y maniobrabilidad del ala.

borde de ataque

El borde de ataque del ala de un avión es la parte delantera que entra en contacto con el aire a medida que el avión avanza a través de él. Está diseñado para absorber las fuerzas generadas por el aire y dirigirlas a lo largo del ala de la manera más eficiente posible.

El borde de ataque tiene una forma que reduce la resistencia y genera sustentación, algo esencial para mantener el avión en el aire.

Primera parte que entra en contacto con el aire.

A medida que el avión avanza, el borde de ataque actúa como una barrera, dividiendo el aire y permitiéndole fluir suavemente sobre el ala. Esta parte del ala es responsable de iniciar el flujo de aire y juega un papel crucial en la aerodinámica general del avión.

Debido a que el borde de ataque es la primera parte que entra en contacto con el aire, prepara el escenario para que el resto del ala genere sustentación y mantenga la estabilidad.

Da forma al flujo de aire sobre el ala.

La forma del borde de ataque está cuidadosamente diseñada para dar forma al flujo de aire sobre el ala. Suele ser curvado o redondeado para que el aire pueda pasar suavemente desde la parte superior hasta la parte inferior del ala. Esta forma ayuda a minimizar la turbulencia y prevenir la formación de separaciones del flujo de aire, lo que puede provocar una pérdida de sustentación y potencialmente una pérdida.

El borde de ataque también puede tener características adicionales, como listones o bordes de ataque caídos, que pueden mejorar aún más el rendimiento aerodinámico del ala. Estas funciones se pueden ampliar o reducir según la fase de vuelo o las características de vuelo deseadas de la aeronave.

Para obtener más información sobre la aerodinámica de las alas de los aviones y cómo funcionan, consulte Sitio web educativo de la NASA.. Proporciona una explicación detallada de las diferentes partes de un piano de cola y sus funciones.

borde de salida

El borde de salida es una parte importante del ala de un avión. Esto se refiere a la parte trasera del ala, que se extiende desde la raíz del ala hasta la punta del ala. El borde de fuga juega un papel crucial en el rendimiento aerodinámico general del avión.

Parte trasera del ala

El borde de salida está ubicado en el extremo trasero del ala y es responsable de controlar el flujo de aire sobre el ala. Está diseñado para reducir la resistencia y aumentar la sustentación para que la aeronave mantenga la estabilidad y maniobrabilidad durante el vuelo.

La forma y el diseño del borde de fuga se han desarrollado cuidadosamente para optimizar el rendimiento de la aeronave.

La curvatura del borde de fuga, llamada caída, se puede ajustar para controlar las características de sustentación y resistencia del ala. Al cambiar la inclinación, los pilotos pueden alterar la sustentación y la resistencia del ala, permitiendo que la aeronave ascienda, descienda o mantenga un vuelo nivelado.

Esta capacidad de ajuste es crucial para lograr diferentes perfiles de vuelo y adaptarse a diferentes condiciones.

Incluye superficies de control de vuelo.

También ubicadas en el borde de salida hay varias superficies de control de vuelo, partes móviles que permiten al piloto controlar la actitud y maniobrabilidad de la aeronave. Estas superficies de control incluyen alerones, flaps y elevadores.

• Alerón: Los alerones están ubicados cerca del borde exterior del ala y se utilizan para controlar el balanceo del avión. Al mover los alerones hacia arriba o hacia abajo, el piloto puede inclinar el avión, permitiéndole girar hacia la izquierda o hacia la derecha.
• Tener éxito: Los flaps están situados en el borde de salida del ala, más cerca del fuselaje. Sirven para aumentar la sustentación del ala durante el despegue y el aterrizaje, permitiendo que el avión vuele más lentamente.
• Ascensores: Los elevadores están colocados en el borde de salida del estabilizador horizontal y controlan el cabeceo de la aeronave. Al mover los elevadores hacia arriba o hacia abajo, el piloto puede subir o bajar el morro del avión, controlando así su altitud.

El borde de fuga con sus superficies de control de vuelo permite al piloto un control preciso sobre el movimiento de la aeronave, lo que permite operaciones de vuelo seguras y eficientes.

Para obtener más información sobre las partes del ala de un avión y cómo funcionan, consulte www.faa.gov o www.nasa.gov.

punta del ala

La punta del ala se refiere a los extremos exteriores de cada ala. Es la parte del ala que se encuentra más alejada del fuselaje del avión. La punta del ala está diseñada para mejorar el rendimiento aerodinámico del avión y reducir la resistencia.

Extremos exteriores de cada ala.

La punta del ala está ubicada en los extremos exteriores de cada ala. Dependiendo del diseño del avión, suele estar curvado hacia arriba o hacia abajo. Esta curvatura ayuda a controlar el flujo de aire alrededor de la punta del ala, reduciendo la resistencia y mejorando la sustentación.

La forma y el diseño de la punta del ala pueden variar según el tipo de aeronave y el uso previsto.

Ayuda a reducir los vórtices de las puntas de las alas.

Una de las funciones principales de la punta del ala es ayudar a reducir los vórtices en la punta del ala. Los vórtices de las puntas de las alas son patrones circulares de aire giratorio creados en las puntas de las alas cuando un avión vuela.

Estos vórtices son causados ​​por la diferencia de presión del aire entre la parte superior e inferior del ala.

Los vórtices en las puntas de las alas pueden afectar el rendimiento y la estabilidad de las aeronaves. Pueden crear turbulencias y aumentar la resistencia, lo que puede reducir la eficiencia del combustible y afectar el manejo de la aeronave.

Incorporando diseños específicos en la punta del ala, como: B. Winglets o puntas de alas inclinadas, estos vórtices se pueden minimizar o controlar.

Los Winglets son extensiones verticales al final del ala que están en ángulo hacia arriba. Ayudan a reducir el tamaño y la fuerza de los vórtices de las puntas de las alas, lo que a su vez mejora la eficiencia del combustible del avión.

Las puntas de las alas inclinadas, por otro lado, se inclinan hacia abajo y ayudan a reducir la resistencia al redirigir el flujo de aire alrededor de la punta del ala.

piel de ala

Superficie externa que encierra la estructura interna del ala.

La piel del ala es la capa más externa del ala de un avión que encierra y protege la estructura interna del ala. Es como la “piel” del ala y proporciona una superficie suave y aerodinámica. El revestimiento del ala juega un papel crucial a la hora de reducir la resistencia y mejorar la eficiencia general de la aeronave.

El revestimiento del ala está diseñado para resistir diversas fuerzas durante el vuelo, incluida la presión del aire, las fluctuaciones de temperatura y el peso de la aeronave. Debe ser lo suficientemente fuerte para soportar estas fuerzas y al mismo tiempo ser liviano para garantizar una eficiencia óptima del combustible.

Además, el revestimiento del ala es responsable de mantener la forma del ala y proporcionarle soporte estructural. Ayuda a distribuir las fuerzas aerodinámicas de manera uniforme en todo el ala, lo que permite un vuelo estable y equilibrado.

Hecho de aleación de aluminio liviana y duradera

El revestimiento del ala suele estar hecho de un material ligero y robusto, como una aleación de aluminio. Las aleaciones de aluminio se utilizan a menudo en la construcción de aviones debido a su alta relación resistencia-peso. Ofrecen una excelente resistencia a la corrosión y pueden soportar condiciones de vuelo exigentes.

Se moldean y moldean láminas de aleación de aluminio para fabricar los paneles de revestimiento de las alas. Luego, estos paneles se unen a la estructura interior del ala mediante sujetadores como remaches o pernos. El uso de aleación de aluminio para el revestimiento del ala ayuda a reducir el peso total del avión manteniendo su integridad estructural.

Los avances en la tecnología de materiales en los últimos años han llevado al desarrollo de materiales compuestos para revestimientos de alas. Estos compuestos de polímeros reforzados con fibra de carbono ofrecen una resistencia y un ahorro de peso aún mayores en comparación con las aleaciones de aluminio tradicionales.

Se utilizan cada vez más en aviones modernos para mejorar aún más la eficiencia del combustible y el rendimiento.

Para obtener más información sobre el diseño y la construcción de alas de aviones, consulte Administración Federal de Aviación (FAA) sitio web o el boeing Sitio web donde puede encontrar recursos detallados e información técnica.

costillas

Rayas finas y curvas que le dan forma al ala.

Uno de los componentes clave del ala de un avión son las nervaduras. Las costillas son tiras delgadas y curvas que corren perpendiculares a la longitud del ala. Le dan forma al ala y ayudan a crear el perfil aerodinámico necesario para el vuelo.

Así como las costillas de nuestro cuerpo proporcionan estructura y soporte, las costillas del ala de un avión cumplen un propósito similar. Por lo general, están hechos de materiales livianos como aluminio o compuestos para minimizar el peso y mantener la resistencia.

Proporcionar soporte estructural

Las nervaduras no sólo dan forma al ala, sino que también proporcionan un soporte estructural crucial. Ayudan a distribuir el peso del avión de manera uniforme en toda la envergadura, asegurando que el ala pueda soportar las fuerzas encontradas durante el vuelo.

Las nervaduras están diseñadas para soportar la tensión y la carga colocada sobre la hoja, lo que ayuda a evitar deformaciones o fallas. Además, ayudan a fortalecer el ala para que pueda soportar las fuerzas dinámicas que se encuentran durante el despegue, el aterrizaje y las maniobras en el aire.

Cuando se trata de la estructura del ala de un avión, las nervaduras desempeñan un papel crucial en el mantenimiento de su integridad y rendimiento aerodinámico. Sin ellos, el ala carecería de la forma y el soporte necesarios para un vuelo seguro y eficiente.

Si quieres saber más sobre las complejidades de las alas de los aviones y cómo funcionan, puedes visitarnos Sitio web de la NASA para obtener información y recursos detallados sobre aviación.

palos

Los largueros son los principales elementos estructurales del ala de un avión y se extienden desde la raíz del ala hasta la punta del ala. Desempeñan un papel crucial en la resistencia y rigidez de la estructura del ala. Los largueros suelen estar fabricados de materiales ligeros pero resistentes, como aleaciones de aluminio o compuestos.

Están diseñados para soportar las diversas cargas de vuelo a las que está expuesta el ala durante la operación.

Los elementos estructurales principales corren en la dirección del tramo.

Los largueros están ubicados dentro del ala y paralelos al fuselaje. Proporcionan el soporte principal del ala y ayudan a distribuir el peso del avión de manera uniforme. Los largueros están conectados al fuselaje y a otros componentes del ala, como las costillas y el revestimiento, para formar una estructura estable que mantiene la forma y la estabilidad del ala.

Llevar cargas de vuelo y peso de combustible.

Una de las funciones clave de los largueros es soportar las cargas de vuelo incurridas durante diversas maniobras y condiciones de vuelo. Estas cargas incluyen el peso de la propia aeronave, el peso del combustible y las fuerzas aerodinámicas que actúan sobre el ala.

Al distribuir estas cargas uniformemente a lo largo de la envergadura del ala, los largueros garantizan que la estructura del ala permanezca estable y pueda soportar las tensiones encontradas durante el vuelo.

Los largueros también ayudan a soportar el peso del combustible que transporta la aeronave. Mientras el combustible se almacena en los tanques del ala, los largueros soportan el peso y aseguran que el combustible se distribuya adecuadamente por todo el ala.

Esto permite un consumo equilibrado de combustible y ayuda a mantener la estabilidad y el centro de gravedad de la aeronave durante el vuelo.

Para obtener información más detallada sobre el diseño y función de los largueros en las alas de los aviones, visite sitios como: AeroespacialWeb o método audaz.

Tener éxito

Secciones articuladas en el borde trasero.

Los flaps son piezas pivotantes ubicadas en el borde de salida de las alas de un avión. Están destinados a aumentar la superficie del ala y así permitir una mayor sustentación durante el despegue y el aterrizaje. Los flaps suelen estar situados en la parte interior del ala, más cerca del fuselaje.

Cuando las solapas se extienden, crean un mayor abultamiento o curvatura, lo que contribuye a una mayor elevación. Esto es particularmente útil a velocidades más lentas, como al aterrizar o prepararse para despegar.

La capacidad de ajustar el ángulo de los flaps permite a los pilotos controlar la sustentación generada.

Aumenta la flotabilidad a velocidades más lentas.

Una de las funciones principales de los flaps es aumentar la sustentación a velocidades más lentas. Cuando un avión se acerca al aterrizaje, debe reducir su velocidad a un nivel seguro. Sin embargo, reducir la velocidad también reduce la sustentación generada por las alas.

Extender los flaps aumenta la superficie del ala, lo que permite generar más sustentación incluso a velocidades más lentas.

Esta mayor sustentación permite que la aeronave mantenga una tasa de descenso y una velocidad de aproximación estables, asegurando un aterrizaje suave y controlado. Del mismo modo, extender los flaps durante el despegue ayuda a generar más sustentación a velocidades más bajas, lo que permite que la aeronave despegue con una distancia de pista más corta.

Es importante tener en cuenta que la configuración específica y el uso de los flaps pueden variar entre diferentes tipos de aeronaves. Algunas aeronaves pueden tener múltiples configuraciones de flaps, lo que permite ajustes adicionales en el ángulo y la superficie de los flaps según las condiciones de vuelo deseadas.

Puede encontrar información más detallada sobre cómo funcionan las aletas en el Administración Federal de Aviación Sitio web que proporciona explicaciones detalladas y diagramas.

Alerón

Secciones con bisagras en el borde de salida cerca de cada punta

Los alerones son secciones pivotantes ubicadas en el borde de salida de las alas, cerca de cada punta de las alas. Se trata de superficies móviles que desempeñan un papel crucial en el control del balanceo y los movimientos laterales de una aeronave.

El piloto suele operar los alerones a través del yugo de control o la palanca de control, lo que proporciona un control preciso del movimiento lateral de la aeronave.

Función de control y banca

La función principal de los alerones es controlar el balanceo y la inclinación del avión. Si el piloto quiere girar el avión hacia la izquierda, se levanta el alerón izquierdo mientras se baja el alerón derecho.

Esto crea más sustentación en el ala izquierda y reduce la sustentación en el ala derecha, lo que hace que el avión gire hacia la izquierda. De manera similar, si el piloto quiere hacer rodar el avión hacia la derecha, se produce el movimiento contrario.

El control de alabeo y alabeo proporcionado por los alerones es esencial para maniobrar la aeronave en diversas fases del vuelo, tales como: B. Son esenciales girar, inclinarse para aterrizar o despegar y mantener el vuelo nivelado.

Los alerones permiten a los pilotos controlar eficazmente la actitud, la estabilidad y la dirección del avión.

Para obtener información más detallada sobre los alerones y cómo funcionan, consulte la Sitio web de la Administración Federal de Aviación (FAA).que proporciona recursos integrales para pilotos y entusiastas de la aviación.

listones

Paneles móviles en el borde delantero.

Los listones son una parte crucial del diseño del ala de un avión. Son placas móviles que están unidas al borde de ataque del ala. Estos paneles se pueden extender o retraer según las condiciones de vuelo y la intervención del piloto. Cuando se extienden las lamas, se crea un espacio entre la hoja y la propia lama.

Este hueco permite que el aire fluya, cambiando la forma del ala y mejorando su rendimiento en las diferentes fases del vuelo.

Los listones suelen estar controlados por el piloto o mediante un sistema automatizado. En algunos aviones, los listones se pueden desplegar manualmente, mientras que en otros se despliegan automáticamente según la velocidad, el ángulo de ataque u otros factores del avión.

Mejora la flotabilidad a bajas velocidades.

Una de las principales funciones de los slats es mejorar la sustentación producida por el ala, especialmente a bajas velocidades. Cuando un avión vuela a baja velocidad, el aire que fluye sobre las alas puede volverse turbulento, reduciendo la sustentación y potencialmente provocando una pérdida.

Al extender los slats se redirige el flujo de aire, creando un flujo más uniforme a través de la superficie del ala, lo que ayuda a mantener la sustentación y evitar la pérdida.

Los slats también mejoran la capacidad del ala para generar sustentación en ángulos de ataque elevados. Cuando un avión despega o aterriza, debe mantener un ángulo de ataque alto para generar suficiente sustentación a bajas velocidades.

Los slats extendidos aumentan la curvatura efectiva del ala, permitiéndole generar más sustentación incluso en estos ángulos tan altos.

Diploma

Las alas de un avión pueden parecer simples, pero contienen muchos componentes cuidadosamente diseñados que son importantes para el vuelo. El borde de ataque, el borde de salida, las puntas del ala, la piel, las costillas y los largueros forman la estructura básica y la forma del ala.

Las superficies móviles como flaps, alerones y listones permiten a los pilotos controlar las alas en vuelo. Todas estas partes funcionan sinérgicamente para permitir el increíble fenómeno del vuelo humano más pesado que el aire.
